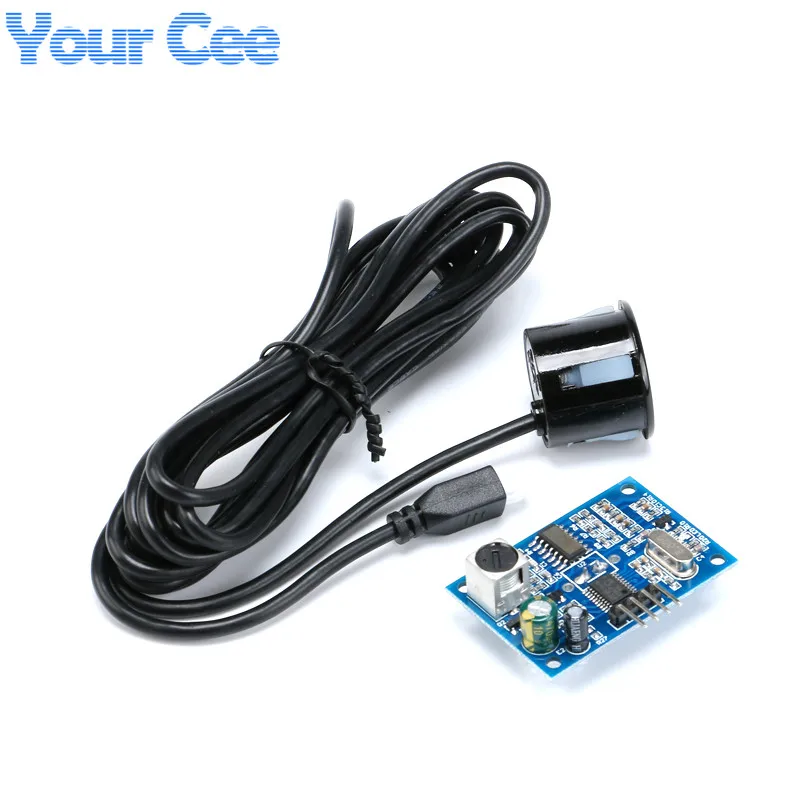

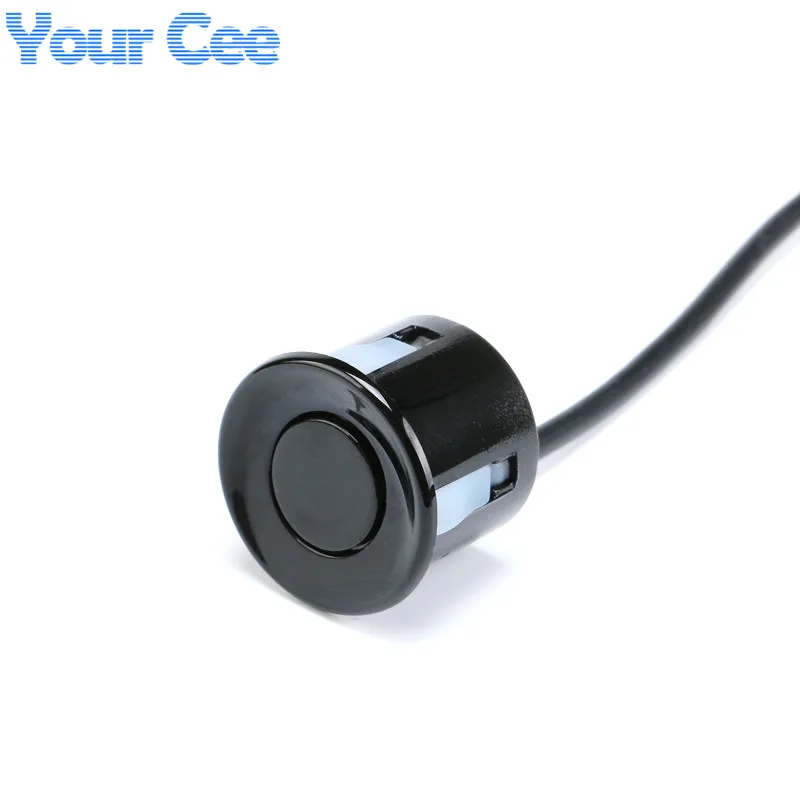

étanche À Ultrasons Module JSN-SR04T Preuve de L'eau Intégré de Mesure De Distance Capteur Capteur pour Arduino
propriétés électriques
  • paramètres électriques:JSN-SR04T
  • tension de fonctionnement:DC 3 ~ 5.5 V
  • courant de repos:< 8mA
  • acoustique fréquence d'émission:40 khz
  • plus éloigné gamme: 600 cm
  • récente gamme: 20 cm
  • précision de mesure de Distance: ± 1 cm
  • résolution: 1mm
  • de mesure angle: 75 degrés
  • entrée signal de déclenchement: impulsion TTL above10uS
  • série envoyer commande: 0X55
  • sortie signal d'écho: largeur d'impulsion de Sortie niveau signal, ou TTL
  • 3-5.5 V (puissance positive)
  • Trig (RX) RX
  • Echo (sortie) TX
  • GND (alimentation négative
  • produit Taille: L42 * W29 * H12 mm
  • température de fonctionnement:-20 & #8451;-+ 70 & #8451;

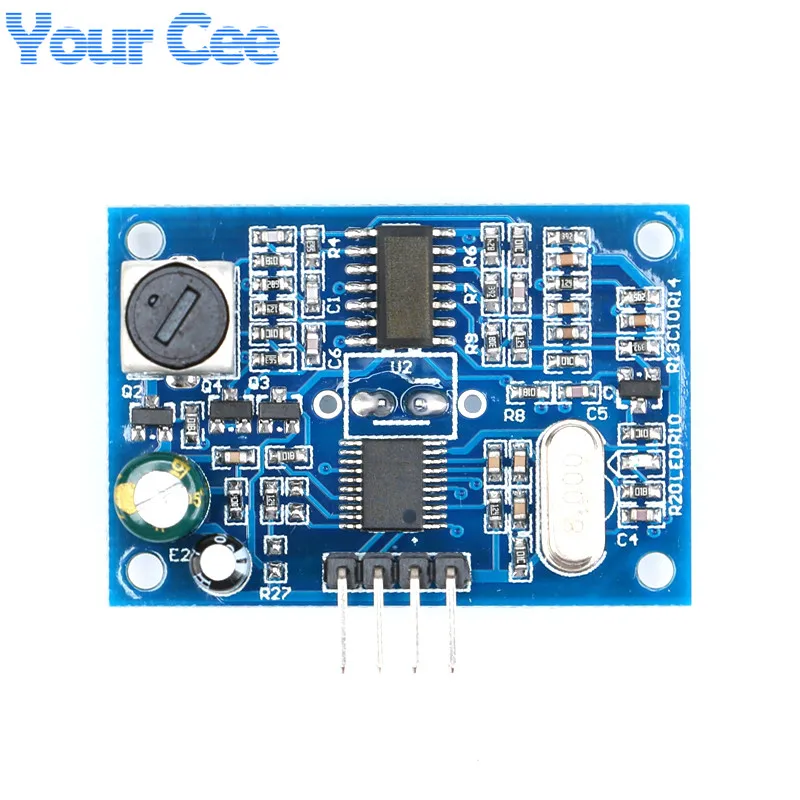

  • produit couleur: PCB conseil est bleu
Caractéristiques du produit
1. Petite taille, facile à utiliser
2. faible consommation d'énergie
3. Haute précision
4, détection de taches aveugles, plus loin
5, la méthode de sortie de diversification, largeur d'impulsion de sortie, sortie série
Note:
  • ce module devrait pas être facturés connexion, à connexion en direct, puis laisser le module première GND connecté, sinon il aura une incidence sur le travail normal de la module.
  • allant, l'objet mesuré zone de pas moins de 0.5 mètres carrés et le plan au besoin pour lisse, autrement affecter les résultats de mesure.
le mode de travail par défaut est Le Mode 1.
Mode 1: R27 = ouvert qui est pas de soudage. le modèle est décrit ci-dessous
principe de fonctionnement de base:
  • en utilisant IO port TRIG déclenchement gamme, à un minimum de 10us haute lettre.
  • Module automatiquement envoyer 8 40 khz onde carrée, automatiquement détecter si le signal de retour;
  • il est un signal pour revenir, à travers le IO port ECHO sortie un niveau élevé, le niveau élevé de temps continu est la ultrasons
  • de le temps de lancement à retour. Test distance = (grand temps * vitesse du son (340 M/s))/2;
  • lorsque le module est déclenché, si aucun écho est reçu (la raison est plus que la plage de mesure ou la sonde est pas positif Sur l'objet mesuré),
  • ECHO port va automatiquement devenir faible après 60 MS, marquant la fin de la mesure, indépendamment Puissance ou pas.
  • LED indicateur, LED non-puissance indicateur, il va recevoir le signal de déclenchement après le module, ce Lorsque le module est en état de marche.
  • seulement besoin de fournir une impulsion ci-dessus 10uS signal de déclenchement, le module sera émis dans les 8 40 kHz cycle niveaux et détecter echo. le signal d'écho est sortie une fois un signal d'écho est détecté. réverbérations
  • la largeur d'impulsion de l'impulsion est proportionnelle à la distance mesurée. ainsi par de la transmission d'un signal à la reçu signal d'écho intervalle de temps
  • peut calculer la distance. formule: nous/58 = cm ou nous/148 = pouces; ou: distance = grand temps * Son vitesse (340 M/S)/2;
  • période de la mesure recommandée est 60 ms ou plus à prévenir l'impact de le signal transmis sur l'écho signal.
Mode 2: R27 = 47 K est le soudage 47 K résistance. le modèle est décrit ci-dessous
sortie série format pour le niveau TTL, que: 100 MS module pour le cycle de transmission automatique
la valeur de la distance, en mm. vitesse de transmission Série: 9600, n, 8,1.
Module puissance reconnaissance, directement dans le mode de travail, le module à conduite une distance chaque 100 ms gamme,
et sorties un cadre de la broche TX avec quatre 8-bit données. le cadre format est: 0XFF + H_DATA + L_DATA + SOMME
1.0XFF: pour un cadre à commencer les données, utilisé à juge;
2. H_DATA: la partie supérieure 8 bits de la distance des données;
3. L_DATA: les 8 bits de la distance des données;
4. SOMME: données et, pour l'effet de son 0XFF + H_DATA + L_DATA = SOMME (seulement faible 8)
Note: H_DATA et L_DATA synthétiser 16-bit données, qui est, la distance en millimètres.
Description: Le module sorties la distance la plus courte valeur dans la zone morte. si le module ne pas mesure données ou est hors de portée sortie Mesurée 0.
LED indicateur, LED non-puissance indicateur, le module liés à des travaux après la lumière, puis le module est en état de Fonctionnement.

Mode 3: R27 = 120 K est le soudage 120 K résistance. dans le mode de port série
Module puissance reconnaissance, le module dans l'état de veille, la série sortie format pour le niveau TTL, le taux de transmission du port série:
9600, n, 8, 1. Quand le RX port reçoit le 0X55 instruction, le module commence un allant et sorties de la broche TXOut de un cadre avec 4 8-bit données.
le cadre format est: 0XFF + H_DATA + L_DATA + SOMME
1.0XFF: pour un cadre à commencer les données, utilisé à juge;
2. H_DATA: la partie supérieure 8 bits de la distance des données;
3. L_DATA: les 8 bits de la distance des données;
4. SOMME: données et, pour l'effet de son 0XFF + H_DATA + L_DATA = SOMME (seulement faible 8)
Note: H_DATA et L_DATA synthétiser 16-bit données, qui est, la distance en millimètres
Description: Le module sorties la distance la plus courte valeur dans la zone morte. si le module ne pas mesure données ou est hors de portée sortie Mesurée 0.
LED indicateur, LED non-puissance indicateur, il recevra le 0X55 signal de déclenchement dans le module, ce Lorsque le module est en état de marche.
