Livraison Gratuite 5 PCS SR501 HC-SR501 RÉGLEZ le module IR Infrarouge Pyroélectrique PIR Motion Sensor Module Détecteur pour arduino




Livraison Gratuite 5 PCS SR501 HC-SR501 RÉGLEZ le module IR Infrarouge Pyroélectrique PIR Motion Sensor Module Détecteur pour arduino

Livraison Gratuite 5 PCS SR501 HC-SR501 RÉGLEZ le module IR Infrarouge Pyroélectrique PIR Motion Sensor Module Détecteur pour arduino

Volume des ventes au détail: 4
Évaluation du produit: 5.0 / 5.0
Dernier prix: US $4.07
   Acheter maintenant



1. tension de fonctionnement: DC5V à 20 V
2. statique consommation d'énergie: 65
3. niveau de sortie: haute 3.3 V, bas 0 V
4. temps de retard: réglable (0.3 sec ~ 18 sec)
5. le blocus temps: 0.2 secondes
6. mode de déclenchement: l non répétitif, h peut être répété, la valeur par défaut pour h
7. induction gamme: moins de 120 degrés angle de cône, jusqu'à 7 mètres
8. température de fonctionnement:-15 ~ + 70
9. PCB dimensions: 32*24mm, vis trou 28mm, vis diamètre 2mm, induction de lentille dimensions: (diamètre): 23mm (par défaut)

caractéristiques:
1. automatique: quand quelqu'un entre dans la plage de détection est entrée haut niveau, personnes qui quittent la gamme d'induction est automatiquement de fermeture retardée haute niveau.sortie faible niveau.
2. contrôle de la lumière (en option): module à mettre de côté un emplacement, vous pouvez définir le contrôle photo, ou une forte lumière pendant la journée sans induction.contrôle de la lumière est une option, usine photorésistance est pas installé.si vous voulez, s'il vous plaît acheter la photorésistance installé.
3. deux modes de déclenchement: l non répétitif, h peut être répété.Jumper option par défaut à h.
une. pas déclenchement répétitif mode: après la sortie du capteur haute niveau, temps de retard est terminée, la sortie sera automatiquement changer de haute à faible niveau.
B. peut répéter déclenché façon: que l'induction sortie haute niveau Hou, en retard temps paragraphe dans, si a humain dans ses induction gamme dans les activités, sa production sera a été conservé haut niveau, jusqu'à ce que les gens gauche Hou seulement retard haute niveau devient faible niveau (induction module détection à humains de chaque fois activités Hou va automatiquement étendu un retard temps paragraphe, et à enfin une fois les activités de temps pour temps de retard de points de départ).
4. induction le temps d'interdiction (réglage par défaut: 0.2 sec): après chaque induction la induction module sortie (haute niveau faible niveau), vous pouvez immédiatement ensemble un le temps d'interdiction, pendant ce temps le capteur ne reçoit aucune capteur signal.cette fonction peut être atteint (sortie du capteur et blocus fois) l'intervalle entre travail, peut être appliquée à produits de détection d'intervalle; à la même temps cette fonction peut inhiber de diverses perturbations charge dans le processus de commutation.
5. large plage de tension de fonctionnement: tension par défaut DC5V à 20 V
6. consommation d'énergie: courant de repos 65, particulièrement adapté pour la batterie-appareils alimentés.
7. haut niveau de signal de sortie: peut être facilement amarré avec le circuit.
aeProduct.getSubject()

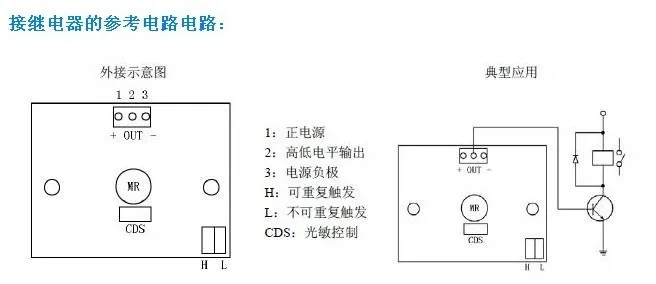

1: alimentation
2: haute et faible niveau de sortie
3 puissance négative
H: reproductible déclenche
L: non répétitif déclenche
CD: contrôle Photo
mode d'emploi:
1. le induction module pouvoirs sur pour environ une minute après l'initialisation, ce module peut sortie intervalle pendant 0-3 temps, une minute après la mise en veille.
2. lumière directe du soleil devrait être évitée autant que possible les sources d'interférences, tels que l'éclairage près gamme module surface de la lentille, manière à ne pas introduire signaux d'interférence dysfonctionnement; en utilisant l'environnement autant que possible pour éviter tout mouvement du vent, le vent va provoquer des interférences avec les le capteur.
3. induction module utilisé double Yuans sonde, sonde de fenêtre pour rectangulaire, double Yuans (un, Yuans b Yuans) est situé dans plus longue direction de se termine, dang humains de gauche à droite ou de droite à gauche marchait Shi, infrarouge spectre atteint double Yuans de temps, et distance a une faible valeur, pauvres valeur plus grande, induction plus sensible, dang humains de positive à sonde ou de Shang à Xia ou de Xia à ci-dessus à marchait Shi, double Yuans détection ne pas à spectre infrarouge distance de changements, pas de pauvres valeur, donc induction ne pas sensibles ou ne fonctionne pas; ainsi, lorsque le capteur est installé devrait sonder la double directions et les directions des activités humaines jusqu'à parallèle dans la mesure du possible, assurer humains passe a double induction par sondes.afin d'augmenter la détection angle, ce module utilise le cercle lentilles, également faire sondes capteurs sur tous les côtés, mais dans les deux directions haut et vers le bas à gauche et côté droit est encore forte induction gamme, sensibilité, doit toujours être installé aussi loin que possible en fonction des exigences ci-dessus.
